一、產品簡述

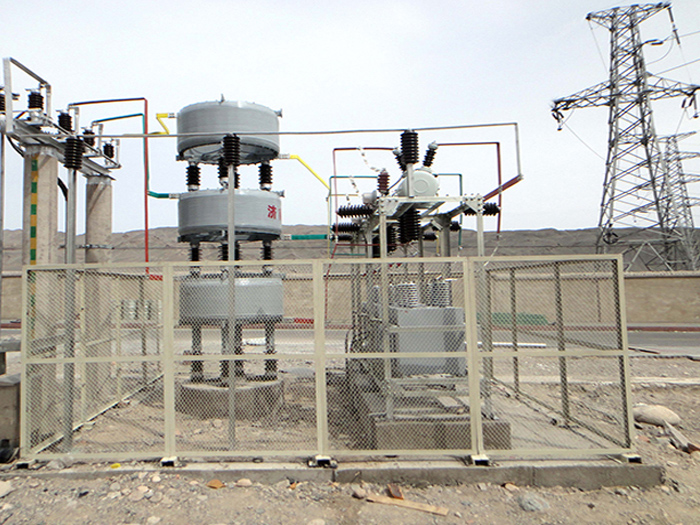

高壓無功補償裝置廣泛應用于高壓電機補償、高壓空壓機、水泵、變電站集中補償?shù)葓龊稀⒂行У难a償電網系統的感性無功，達到提高功率因數、減少無功損耗、改善用電電壓質量的目的。
高壓電容補償裝置串聯電抗器，可有效抑制諧波，使得設備運行更加安全、可靠。裝置采用全封閉金屬殼體，有單組固定補償、分組結合自動補償方式。
二、產品特點
1. 全自動補償、依據采樣信息自動跟蹤負載無功電流變化、自動投切電容器組，提高功率因數。
2. 多種補償方式：單組固定、多組自由組合、集中補償；
3. 串聯電抗器，組成LC串聯支路，有效抑制諧波；
4. 保護功能齊全：過壓、欠壓、開口電壓保護、一段過流、二段過流保護等。
三、主要技術參數：
1. 額定工作電壓：3、6、10、35kV；
2. 額定頻率：50Hz
3. 額定容量：100、200……2000kVAR；
4. 取樣額定值:額定電壓 Un ： 100V～220 AC;額定電流 In ： 5A ／ 1A
5.安全設計：帶電閉鎖；
6.控制方式：手動／自動／遠方控制；
7.電容偏差：大值與小值之比小于1.02；
8.電抗偏差：在額定電流下，三相電抗器，每相電抗值不超過三相平均值的± 2% 。
四、環境條件
1.海拔高度：不超過2000m；
2.環境溫度：-20℃～+60℃；
3.相對濕度：+40℃.時不超過90％；
4.安裝地點：周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃；不易劇烈振動，無雨雪侵蝕。
